防水插头编码的种类和应用

2022-04-21 15:18:04

不少聪明的小伙伴都会发现防水连接器、防水连接器中,铜针芯的排列是有规律的,其实这就是插头编码,目前针对M12接头的国际标准是 IEC 61076-2-101:2012(有需要该标准英文原版请和我们联系),按防插错编码方式可以分为常见的A编码(A-coding/A-code),B编码,C编码,D编码,P编码,以及S编码,T编码,X编码;

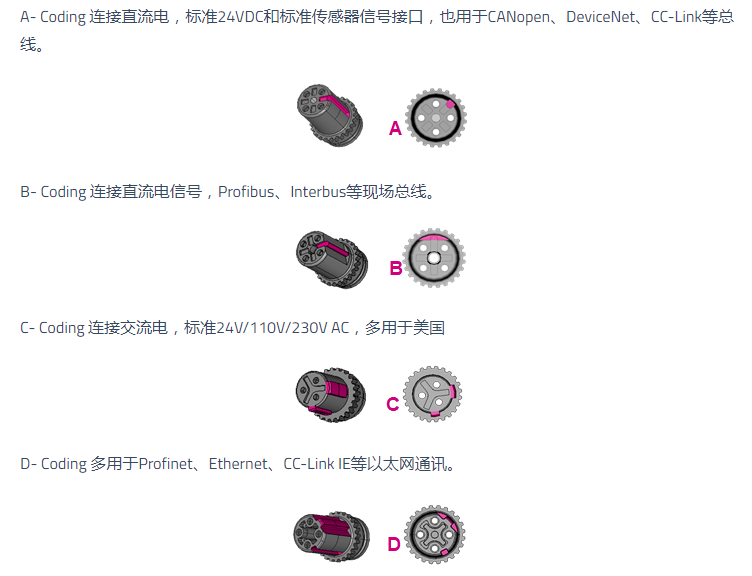

A-Coding连接直流电,标准24V DC和标准传感器信号接口,也用于CANopen、DeviceNet、CC-Link等总线。

B-Coding连接直流电信号,Profibus、Interbus等现场总线。

C-Coding连接交流电,标准24V/110V/230V AC,多用于美国;

D-Coding多用于Profinet、Ethernet、CC-Link IE等以太网通讯。

东略电子防水连接器

X-Coding则用于Gigebit以太网。


东略电子防水连接器


下面是部分实际案例,大家可以看看这些接头编码在实际应用中是怎么样的。

东略电子防水连接器

东略电子防水连接器


T-Coding用于直流电源(最终将替换A编码的功率部件)。

东略电子防水连接器
