• 快卡及螺母式对接组装，使用简单，安装方便;• 产品材质均采用尼龙料生产，大大提高产品的耐用性和安全性 ;• 插针全部采用锻金车件，确保产品导通持久稳定，安全可靠;• 组合式结构，产品可拆分为不同部件，客户可只购买连接器;• 根据需要自行焊接组装产品，更灵活方便，主要用于户外显示屏或其他高端产品;
• 快卡及螺母式对接组装，使用简单，安装方便;
• 产品材质均采用尼龙料生产，大大提高产品的耐用性和安全性 ;
• 插针全部采用锻金车件，确保产品导通持久稳定，安全可靠;

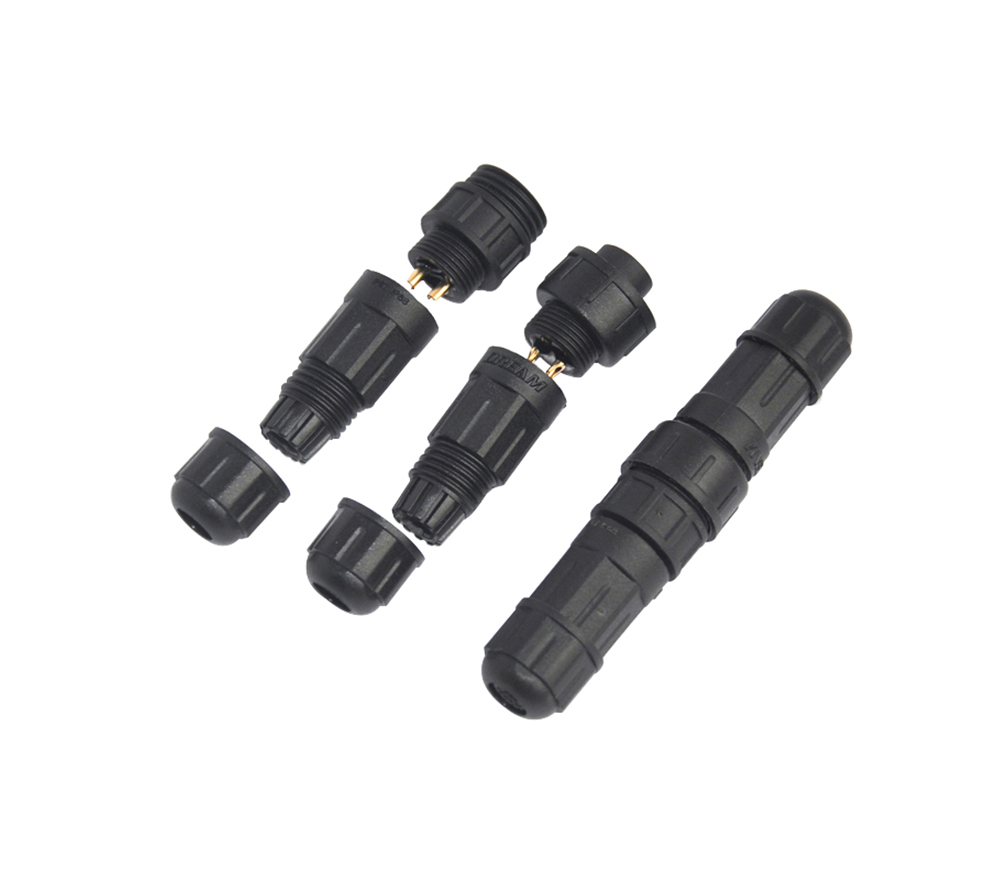

• 组合式结构，产品可拆分为不同部件，客户可只购买连接器;
• 根据需要自行焊接组装产品，更灵活方便，主要用于户外显示屏或其他高端产品;
| 机械性能(Mechanical Property) | ||||
产品尺寸(Size) | 公头 (Male) | 母头 (Female) | 成品 (F1n1shed Product) | |
| φ19*47.3mm | φ19*47.5mm | |||
| 接触对数(Contact Cores) | 2Pin~4Pin | 5Pin~6Pin | 2+4Pin | 2+6 Pin |
| 公针直径(Male Pin Diameter) | φ1.5mm | φ1.0mm | 2*φ1.5+4*φ0.8mm | φ10.+4*φ0.6mm |
| 公针材质(Male P in Material) | 铜／铜合金 (镀金/镀镍） Copper/Copper Alloy (Gold Plating/ Nickel Plating) | |||
| 母针材质(Male Pin Material) | 铜／铜合金（镀金/镀镍） Copper/Copper Alloy (Gold Plating/ Nickel Plating) | |||
| 外模材质(Over-Mold Material) | PA66 | |||
| 绝缘体材质(Insulator Material) | PA66+30%纤 | |||
| 适用线缆规格(Wire Spec1f1cat1ons) | 28AWG---14AWG | |||
| 用线缆外径(Wire Diameter) | φ3.5 ~ φ7.2 | |||
| 防护等级(Protective Level) | IP68 | |||
| 耐温环境(Tempreture Env1roment) | -40℃ ~ 125 ℃ | |||
| 插拨次数(Plug/Unplug Durab山ty) | 1000 | |||
| 电气性能(Electrical Property) | ||||
| 额定电流(Rated Current) | 10A | 4.0A | 10A+2.5A | 4A+2A |
| 额定电压(Rated Voltage) | 250V | 250V | 60V | 60V |
| 测试电压(Test Voltage) | 1000V | 1000V | 500V | 500V |
| 接触电阻(Contact Resistance) | 10 MΩ | 10 MΩ | 10 MΩ | 10 MΩ |
| 绝缘电咀(Insulation Resistance) | 200 MΩ | 200 MΩ | 200 MΩ | 200 MΩ |
